Детали продукта
Принцип работы

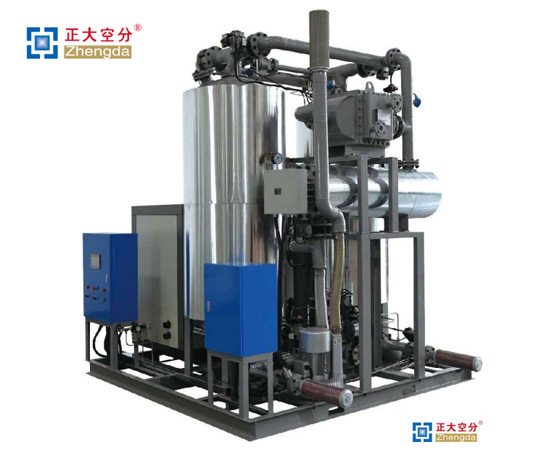

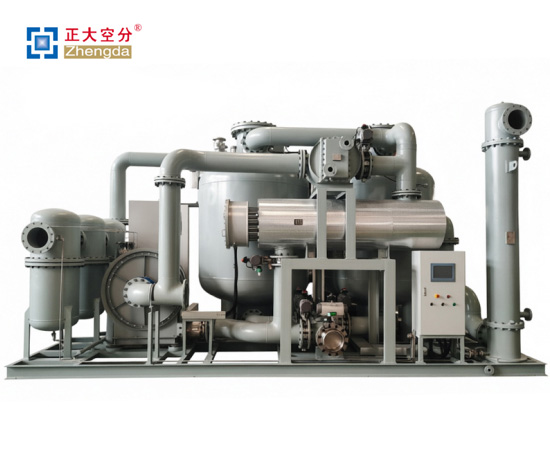

Осушитель ZGD попеременно использует две адсорбционные башни. Одна башня осушает сжатый воздух, а другая проходит регенерацию. Нагретый воздух, подаваемый воздуходувкой, прогревает адсорбент и выносит десорбированный водяной пар. После этого поток атмосферного воздуха охлаждает слой адсорбента, предотвращая колебания точки росы из-за высокой температуры башни.
Особенности продукта
- Срок службы осушителя до 5 лет при нормальной эксплуатации.
- Большой диаметр башни, низкая скорость газа, длительное время контакта и высокая эффективность адсорбции.
- Регулируемая мощность нагревателя; возможны разные источники нагрева, включая пар.
- Надежные высокотемпературные двухэксцентриковые пневматические клапаны с длительным сроком службы.
- Полностью автоматическое управление Siemens PLC, настройка параметров и возможность подключения к удаленной системе DCS.
Технические характеристики
Технические характеристики
| Параметр |
Значение |
| Производительность обработки воздуха |
6-500 Нм³/мин |
| Рабочее давление |
0,5-1,0 МПа, возможно индивидуальное исполнение |
| Точка росы на выходе |
-40…-70 °C |
| Температура воздуха на входе |
≤45 °C |
| Температура окружающей среды |
≤45 °C |
| Расход воздуха на регенерацию |
Нулевой расход сжатого воздуха |
| Перепад давления всей установки |
≤0,03 МПа |
| Стандартный рабочий цикл |
6-8 ч |
| Электропитание |
AC380V / 50Hz |
| Форма установки |
Единый модуль на общей раме |
Таблица параметров продукта
| Модель |
Производительность обработки газа (Нм³/мин) |
Диаметр входа/выхода (мм) |
Расход охлаждающей воды (т) |
Мощность установки (кВт) |
Вес (кг) |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
| ZGD-20 |
20 |
DN65 |
3,5 |
12 |
1650 |
2600 |
1600 |
2850 |
| ZGD-40 |
40 |
DN100 |
6 |
22 |
2800 |
3000 |
1800 |
3000 |
| ZGD-60 |
60 |
DN125 |
8,5 |
32 |
3750 |
3400 |
2000 |
3050 |
| ZGD-80 |
80 |
DN150 |
12 |
54 |
5360 |
3800 |
2300 |
3150 |
| ZGD-100 |
100 |
DN150 |
16 |
78 |
6500 |
4200 |
2500 |
3350 |
| ZGD-150 |
150 |
DN200 |
23 |
108 |
8230 |
4750 |
2800 |
3450 |
| ZGD-200 |
200 |
DN200 |
31 |
152 |
9750 |
5500 |
2950 |
3550 |
| ZGD-250 |
250 |
DN250 |
38 |
185 |
11560 |
6000 |
3000 |
3700 |
| ZGD-300 |
300 |
DN250 |
44 |
210 |
13720 |
7000 |
3500 |
4100 |
| ZGD-350 |
350 |
DN300 |
52 |
246 |
15100 |
7300 |
3800 |
4300 |
Примечание: данные в таблице приведены для справки; окончательные параметры зависят от технического решения.
