Детали продукта
Рефрижераторный осушитель сжатого воздуха ZRD
Рефрижераторный осушитель ZRD предназначен для эффективного удаления влаги из систем сжатого воздуха. Он обеспечивает стабильную подачу чистого сухого воздуха и надежный контроль точки росы, защищая промышленное оборудование и пневмоинструмент.
Во время работы сжатый воздух поступает из компрессора в осушитель, где охлаждается хладагентом. При снижении температуры водяной пар конденсируется, отделяется и удаляется, а на выходе получается сухой воздух со стабильной точкой росы. В циклических моделях используется термоаккумулирующая система, которая стабилизирует температуру и повышает эффективность отделения влаги.
Система оснащается энергосберегающими компонентами, включая цифровые спиральные компрессоры, что помогает поддерживать стабильную работу и снижать энергопотребление. Благодаря непрерывному отделению влаги ZRD обеспечивает надежную эксплуатацию систем сжатого воздуха в разных промышленных условиях.
Осушитель широко применяется в машиностроении, автомобилестроении, электронике и общепромышленных пневматических системах. ZRD отличается стабильной работой, эффективным циклом осушки и надежным контролем влаги, что делает его подходящим для длительной промышленной эксплуатации.
Технические характеристики
Технические характеристики

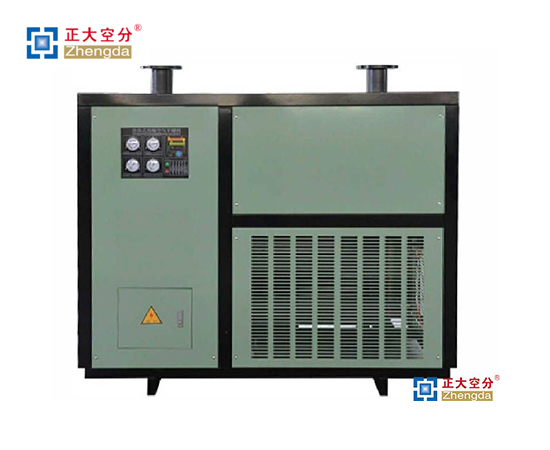

A. Рефрижераторный осушитель с воздушным охлаждением
- Производительность по воздуху: 1-500 Нм³/мин
- Рабочее давление: 0,6-1,0 МПа; по запросу доступны исполнения 1,0-3,0 МПа
- Температура воздуха на входе:
- Нормальный температурный тип: ≤45 °C, минимум 5 °C
- Высокотемпературный тип: ≤85 °C, минимум 5 °C
- Метод охлаждения: воздушное охлаждение
- Точка росы готового газа: ≤ -23 °C, атмосферная точка росы
- Перепад давления на входе и выходе: ≤0,02 МПа
- Способ установки: установка в помещении, без фундамента
- Температура окружающей среды: ≤42 °C, минимум 0 °C

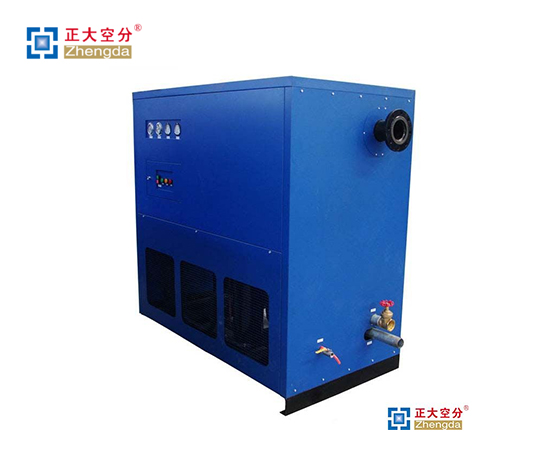

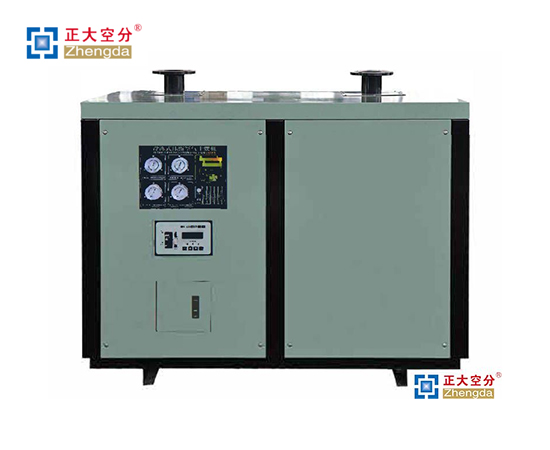

B. Рефрижераторный осушитель с водяным охлаждением
- Производительность по воздуху: 1-500 Нм³/мин
- Рабочее давление: 0,6-1,0 МПа; по запросу доступны исполнения 1,0-3,0 МПа
- Температура воздуха на входе:
- Нормальный температурный тип: ≤45 °C, минимум 5 °C
- Высокотемпературный тип: ≤85 °C, минимум 5 °C
- Метод охлаждения: водяное охлаждение
- Температура охлаждающей воды на входе: ≤32 °C, минимум 5 °C
- Давление охлаждающей воды на входе: 0,2-0,4 МПа
- Точка росы готового газа: ≤ -23 °C, атмосферная точка росы
- Перепад давления на входе и выходе: ≤0,02 МПа
- Способ установки: установка в помещении, без фундамента
- Температура окружающей среды: ≤45 °C, минимум 0 °C
Принцип работы
Рефрижераторный осушитель сжатого воздуха работает по принципу холодильного осушения. Влажный и горячий сжатый воздух проходит через теплообменник-испаритель, где водяной пар конденсируется в жидкую воду. Затем конденсат удаляется через газожидкостный сепаратор.
Технические особенности
- Холодильный компрессор международного бренда: стабильная работа, низкий шум, малое энергопотребление и надежность.
- Основные холодильные компоненты бренда DANFOSS.
- Детали, контактирующие со сжатым воздухом, обработаны порошковым покрытием для предотвращения вторичного загрязнения.
- Специальная конструкция газожидкостного сепаратора обеспечивает эффективный отвод конденсата.
- Компактная конструкция, установка без фундамента.
- Программируемое управление с понятным цифровым дисплеем.
- Электронный дренаж: защита от засорения и низкое энергопотребление.
- Опциональные интерфейсы RS485 / RS232 и связь с компрессором для удаленного мониторинга и централизованного управления.
- Несколько функций аварийной сигнализации и обработки неисправностей.
1. Рефрижераторный осушитель с воздушным охлаждением, нормальная температура
| Параметр / Модель |
ZRD-1F |
ZRD-2F |
ZRD-3F |
ZRD-5F |
ZRD-6F |
ZRD-8F |
ZRD-10F |
ZRD-13F |
ZRD-17F |
ZRD-23F |
ZRD-27F |
ZRD-35F |
ZRD-40F |
ZRD-55F |
ZRD-65F |
ZRD-80F |
| Расход воздуха (Нм³/мин) |
1,2 |
2,4 |
3,8 |
5,2 |
6,5 |
8,5 |
11 |
13,5 |
17 |
23 |
27 |
35 |
45 |
55 |
65 |
85 |
| Электропитание |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
| Мощность компрессора (кВт) |
0,56 |
0,76 |
0,93 |
1,1 |
1,1 |
2,07 |
2,22 |
2,59 |
2,96 |
3,7 |
4,44 |
4,55 |
7,77 |
9,25 |
11 |
14,8 |
| Мощность вентилятора (Вт) |
80 |
140 |
180 |
180 |
180 |
120×2 |
180×2 |
180×2 |
180×2 |
180×2 |
200×2 |
250×2 |
250×3 |
300×3 |
300×3 |
300×4 |
| Диаметр входа/выхода DN (мм) |
G1″ |
G1″ |
G1½″ |
G1½″ |
G1½″ |
G2″ |
G2″ |
DN65 |
DN65 |
DN65 |
DN80 |
DN80 |
DN100 |
DN125 |
DN125 |
DN150 |
| Длина (мм) |
600 |
700 |
850 |
850 |
880 |
1140 |
1140 |
1140 |
1300 |
1400 |
1550 |
1750 |
1650 |
2200 |
2300 |
3400 |
| Ширина (мм) |
450 |
450 |
520 |
520 |
520 |
620 |
620 |
620 |
700 |
720 |
800 |
900 |
1250 |
1250 |
1250 |
1200 |
| Высота (мм) |
625 |
920 |
900 |
1000 |
1045 |
1040 |
1145 |
1145 |
1200 |
1260 |
1440 |
1225 |
1720 |
1730 |
1770 |
2155 |
| Вес нетто оборудования (кг) |
45 |
70 |
90 |
105 |
115 |
225 |
250 |
280 |
330 |
450 |
550 |
780 |
820 |
900 |
1400 |
1450 |
2. Рефрижераторный осушитель с воздушным охлаждением, высокотемпературный тип
| Параметр / Модель |
ZRD-1F |
ZRD-2F |
ZRD-3F |
ZRD-5F |
ZRD-6F |
ZRD-8F |
ZRD-10F |
ZRD-13F |
ZRD-17F |
ZRD-23F |
ZRD-27F |
ZRD-35F |
ZRD-40F |
ZRD-55F |
ZRD-65F |
ZRD-80F |
| Расход воздуха (Нм³/мин) |
1,2 |
2,4 |
3,8 |
5,2 |
6,5 |
8,5 |
11 |
13,5 |
17 |
23 |
27 |
35 |
45 |
55 |
65 |
85 |
| Электропитание |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC220V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
| Мощность компрессора (кВт) |
0,56 |
0,76 |
0,92 |
1,1 |
1,1 |
2,07 |
2,22 |
2,59 |
2,96 |
3,7 |
4,44 |
5,55 |
7,77 |
9,25 |
11,1 |
14,8 |
| Мощность вентилятора (Вт) |
180 |
260 |
300 |
300 |
300 |
450 |
600 |
600 |
600 |
180×3 |
200×4 |
250×4 |
250×4 |
300×3 |
300×3 |
300×3 |
| Диаметр входа/выхода DN (мм) |
G1″ |
G1″ |
G1½″ |
G1½″ |
G1½″ |
G2″ |
G2″ |
DN65 |
DN65 |
DN80 |
DN80 |
DN80 |
DN100 |
DN125 |
DN125 |
DN150 |
| Длина (мм) |
700 |
700 |
880 |
900 |
1000 |
1140 |
1350 |
1350 |
1400 |
1450 |
1700 |
1850 |
2200 |
2200 |
2400 |
2850 |
| Ширина (мм) |
450 |
450 |
550 |
600 |
600 |
690 |
700 |
700 |
800 |
800 |
900 |
900 |
1200 |
1250 |
1425 |
1440 |
| Высота (мм) |
665 |
850 |
1075 |
1000 |
1180 |
1300 |
1370 |
1370 |
1440 |
1510 |
1665 |
1875 |
1900 |
2045 |
2050 |
2200 |
| Вес нетто оборудования (кг) |
60 |
75 |
110 |
125 |
140 |
290 |
330 |
350 |
440 |
500 |
710 |
880 |
1050 |
1710 |
1260 |
1800 |
3. Рефрижераторный осушитель с водяным охлаждением, нормальная температура
| Параметр / Модель |
ZRD-10W |
ZRD-13W |
ZRD-17W |
ZRD-20W |
ZRD-30W |
ZRD-40W |
ZRD-60W |
ZRD-80W |
ZRD-100W |
ZRD-120W |
ZRD-150W |
ZRD-200W |
ZRD-250W |
ZRD-280W |
ZRD-300W |
ZRD-350W |
ZRD-400W |
| Расход воздуха (Нм³/мин) |
11 |
13,5 |
17 |
23 |
35 |
45 |
65 |
85 |
110 |
140 |
160 |
210 |
260 |
290 |
310 |
360 |
410 |
| Электропитание |
AC220V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
| Мощность компрессора (кВт) |
2,5 |
2,8 |
3,7 |
4 |
5 |
7,5 |
11 |
14,8 |
18,5 |
22,2 |
29,6 |
37 |
44,4 |
44,4 |
51,8 |
59,2 |
74 |
| Расход циркуляционной охлаждающей воды (Нм³/ч) |
1,8 |
2,2 |
3 |
5,8 |
5,5 |
7,2 |
11 |
13 |
15 |
18 |
25,5 |
34,8 |
39,5 |
42 |
48,5 |
52,5 |
60,6 |
| Диаметр входа воздуха DN (мм) |
G2″ |
DN65 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN150 |
DN150 |
DN200 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
DN300 |
| Диаметр трубы охлаждающей воды |
G1″ |
G1″ |
G1″ |
G1″ |
G1½″ |
G1½″ |
G1½″ |
G2″ |
G2″ |
G1½″×2 |
G1½″ |
G1½″ |
G3″ |
G3″ |
DN80 |
DN100 |
G1½″×2 |
| Длина (мм) |
1140 |
1140 |
1250 |
1400 |
1650 |
1850 |
2000 |
2350 |
2650 |
2820 |
3150 |
3370 |
3700 |
4200 |
3720 |
4400 |
4500 |
| Ширина (мм) |
1260 |
1020 |
700 |
750 |
850 |
850 |
950 |
1200 |
1400 |
1400 |
1450 |
1540 |
2000 |
1800 |
1210 |
2250 |
2000 |
| Высота (мм) |
1180 |
1180 |
1245 |
1250 |
1500 |
1510 |
1520 |
1875 |
2100 |
1646 |
1830 |
1925 |
2650 |
2700 |
2715 |
3060 |
3000 |
| Вес нетто оборудования (кг) |
220 |
240 |
260 |
400 |
780 |
820 |
1000 |
1400 |
1800 |
2200 |
2600 |
3300 |
3700 |
3900 |
4000 |
4500 |
4900 |
4. Рефрижераторный осушитель с водяным охлаждением, высокотемпературный тип
| Параметр / Модель |
ZRD-10W |
ZRD-13W |
ZRD-17W |
ZRD-20W |
ZRD-30W |
ZRD-40W |
ZRD-60W |
ZRD-80W |
ZRD-100W |
ZRD-120W |
ZRD-150W |
ZRD-200W |
ZRD-250W |
ZRD-280W |
ZRD-300W |
ZRD-350W |
ZRD-400W |
| Расход воздуха (Нм³/мин) |
11 |
13,5 |
17 |
23 |
35 |
45 |
65 |
85 |
110 |
140 |
160 |
210 |
260 |
290 |
310 |
360 |
410 |
| Электропитание |
AC220V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
| Мощность компрессора (кВт) |
2,5 |
2,8 |
3,7 |
4 |
5 |
7,5 |
11 |
14,8 |
18,5 |
22,2 |
29,6 |
37 |
44,4 |
44,4 |
51,8 |
59,2 |
74 |
| Расход циркуляционной охлаждающей воды (Нм³/ч) |
3 |
2,8 |
3,7 |
7,2 |
11,2 |
14,5 |
22 |
29 |
32 |
38 |
50 |
70 |
78,8 |
84 |
93 |
105 |
135 |
| Диаметр входа воздуха DN (мм) |
G2″ |
DN65 |
DN65 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN150 |
DN150 |
DN200 |
DN200 |
DN200 |
DN250 |
DN250 |
DN250 |
DN300 |
| Диаметр трубы охлаждающей воды |
G1″ |
G1″ |
G1″ |
G1″ |
G1½″ |
G1½″ |
G1½″ |
G2″ |
G2″ |
G1½″×2 |
G1½″ |
G1½″ |
G3″ |
G3″ |
DN80 |
DN100 |
G1½″×2 |
| Длина (мм) |
1140 |
1140 |
1250 |
1400 |
1650 |
1850 |
2100 |
2295 |
2650 |
2820 |
3150 |
3370 |
4000 |
4200 |
4000 |
4400 |
4500 |
| Ширина (мм) |
1900 |
950 |
700 |
750 |
850 |
850 |
950 |
1200 |
1400 |
1400 |
1450 |
1540 |
1800 |
1800 |
1800 |
3000 |
2000 |
| Высота (мм) |
1830 |
1180 |
1245 |
1250 |
1500 |
1510 |
1550 |
1980 |
2100 |
1646 |
1830 |
2234 |
2800 |
2900 |
3000 |
1810 |
3000 |
| Вес нетто оборудования (кг) |
200 |
280 |
300 |
450 |
800 |
960 |
1250 |
1900 |
2400 |
3670 |
2800 |
3500 |
3700 |
4150 |
4550 |
4450 |
5800 |
